氧化铝是指在铝及铝合金表面镀一层致密氧化铝为了防止进一步氧化，其化学性质与氧化铝相同。但是与一般的氧化膜不同，氧化铝可以用电解着色加以染色。佛山富兰激光所生产的MOPA激光打标机，就是专用于氧化铝打黑的，还可应用于不锈钢彩色打标、铝合金打黑、剥、剥涂层、半导体及电子行业、塑料以及其他敏感材料打标。

虽然说MOPA机是用于氧化铝打黑的，但是激光打黑工艺在各方面的要求是比较高的，不然就会造成打标不均匀、打的不够黑、速度慢、打标内容精度不够等等。富兰激光为了让客户更好地了解氧化铝打黑的原理和工艺要求。从而提高产品打黑质量和打标加工效率，特意整理了一份氧化铝打黑的原理及其影响氧化铝打黑的因素，供大家参考。

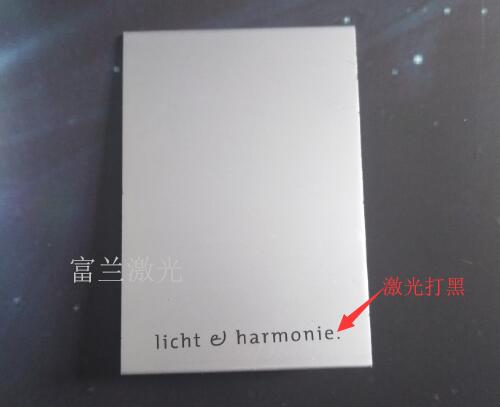

氧化铝打黑的原理：由激光器发出的激光经过一系列的处理，通过透镜聚焦后高能量密度的激光，在很短的时间内将氧化铝层进一步氧化并改变表面材料的颜色。也就是纳米效应，因为激光处理后使得氧化物粒子大小为纳米级别，这样物质的吸光性能加大，从而使得可见光照射到物质从而被吸收，反射出来的可见光很少，从而肉眼观察是黑色的。

影响氧化铝激光打黑的主要因素

1、材料

基材材料：铝材质的纯度，就是所含有元素及其含量，都会影响到氧化后效果，氧化后的效果又会影响到打黑的效果；

氧化层膜厚度：膜的厚度直接决定打黑的效果和效率，一般膜厚在10-20um较容易打黑，膜厚小于8um时，氧化膜太薄，容易打破，出现白点的现象，需要提高脉冲频率和提高填充密度

表面处理工艺：表面处理工艺将直接影响打黑效果，喷砂以及表面拉丝是常见的工艺，喷砂的粗细度对于打标出来的效果会产生不同的影响，喷砂颗粒越细，打黑效果越好。

2、打标工艺

聚焦镜焦距：不同焦距的场镜的选择取决于聚焦后的光斑大小以及工作范围，铝打黑，富兰激光建议大家选择160mm的场镜，如果选用更大的场镜，需要提高激光功率或降低打标速度；

填充密度和振镜速度：在打黑过程中填充密度和振镜速度有一定的连带关系，一般，填充密度较密，振镜的线速度可以较高，相反，填充密度较疏，振镜的线速度就要降下来，以求达到相同的打标黑度；

正焦或离焦：佛山富兰激光建议客户采用正焦，因为离焦在打标面积较大或被打材料一致性不高时，容易出现不均匀的现象；

填充方式：填充方式会直接决定打黑的质量和效率，一般情况下选用蛇形填充可以大大提高打黑效率，单向填充可以提高打黑的质量。其他的填充方式也各有其特点，客户可以根据不同的要求先打样后再选择最适合的方式。

3、激光打标机参数设置：参数的设定将直接影响铝打黑的质量和效果，主要的激光参数是功率设置和频率设置，频率越高，脉冲宽度越短，需要的功率也就越高，由于材料以及膜厚的不同，客户在测试时还要根据具体情况来调整参数，以达到最佳效果。

4、设备的配置：佛山富兰激光科技有限公司所生产的化铝打黑专用的mopa激光打标机有FL-MP2Q、FL-MP3Q 、FL-MP6Q三个规格型号，主要区别于激光器功率不同，激光器功率分别为20W、30W、60W，想要打出最佳的黑色，需根据基材材料的纯度、氧化层膜厚度、表面处理工艺而定，有的用20W 就能打出最佳效果，有的要30W或60W才能打出最佳效果。

除了以上所述的4点以外，设备操作人员的经验、设备干扰、环境干扰都会直接影响到氧化铝的打黑效果。

无论您是用于打标什么材质的产品，要打成什么效果，富兰激光建议大家在购前最好是先试机打样，先看看打标效果是否符合您的要求。您可亲临富兰激光实地考察免费试机打样，也可邮寄样品给富兰激光，富兰激光会为您免费打样。
