详解激光打标软件填充界面各个参数的含义
发布时间:2020年7月28日15时34分44秒  浏览量:7095

填充可以对指定的图形进行填充操作。被填充的图形必须是闭合的曲线。如果您选择了多个对象进行填充,那么这些对象可以互相嵌套,或者互不相干,但任何两个对象不能有相交部分。

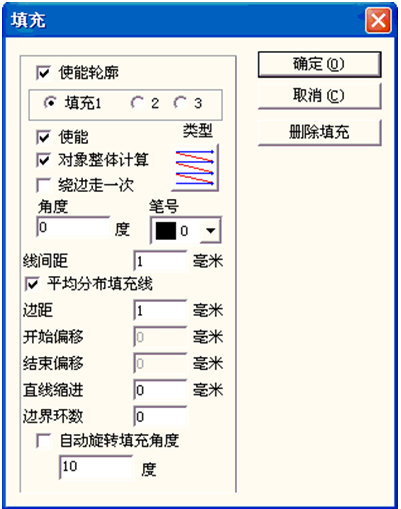

激光打标加工时,填充的参数调整尤为重要,它直接会影响到激光打标效果和加工效率。下面,富兰激光就为大家详细地介绍一下:填充界面中各个参数的含义。




使能轮廓:表示是否显示并标刻原有图形的轮廓。即填充图形是否保留原有轮廓。

填充1、填充2和填充3:是指可以同时有三套互不相关的填充参数进行填充运算。可以做到任意角度的交叉填充且每种填充都可以支持用四种不同的填充类型进行加工(四种填充类型包括:单向填充、双向填充、环形填充和优化双向填充,详细说明见下文。)

使能:是否允许当前填充参数有效。

对象整体计算:是一个优化的选项,如果选择了该选项,那么在进行填充计算时将把所有不互相包含的对象作为一个整体进行计算,在某些情况下会提高加工的速度。否则每个独立的区域会分开来计算。

不勾选“对象整体计算”:在加工时会按照对象列表里的加工顺序依次标刻其填充线。

勾选“对象整体计算”:在加工时一次标刻出全部的填充线。

绕边走一次:指在填充计算完后,绕填充线外围增加一个轮廓图形。

类型:

填充类型主要有以下几种:

1、 单向填充:填充线总是从左向右进行填充。

2、 双向填充:填充线先是从左向右进行填充,然后从右向左进行填充,其余循环填充。

3、 环形填充:填充线是对象轮廓由外向里循环偏移填充。

4、 优化双向填充:类似于双向填充,但填充线末端之间会产生连接线。


角度:指填充线与X轴的夹角度数。

线间距:指填充线相邻的线与线之间的离。

填充线边距:指所有填充计算时,填充线与轮廓对象对象的距离。

平均分布填充线:解决在填充对象的起始和结尾处填充线分布不均匀的问题。由于填充对象的尺寸和填充线间距设置等原因,填充后,在填充对象的起始和结尾处可能会出现填充线分布不均匀的现象。为了简化操作,在不需要用户自己重新设置线间距的情况下,也能达到所有填充线均匀分布的目的,增加此功能。选择该项后,软件会在用户设置的填充线间距的基础上自动微调填充线间距,以让填充线均匀分布。

开始偏移距离:指第一条填充线与边界的距离。

结束偏移距离:指最后一条填充线与边界的距离。

直线缩进:指填充线两端的缩进量,如果为正值就是缩进量,如果为负值就是伸出量。此功能用于在加工填充图形时如果希望填充线左右两边与轮廓线让开一点距离的时候使用。

边界环数:指在进行水平填充之前先进行几次环形填充的次数。由于完全用环形填充的功能时会有在最后一个环无法填充均匀的情况,所以此功能就是用于解决这样问题的时候使用。

自动旋转填充角度:勾选此功能表示激光机每标刻一次,自动将填充线旋转我们所设定的角度再进行标刻。这样可以保证多次深度标刻出的填充图形不会有填充线的纹路,使得整个填充图形表面平滑。
